DDRB-N型多点润滑泵

作者：lyjxkj 来源：未知发布时间：2018-12-04 10:53 浏览量：

DDRB-N型多点润滑泵(31.5MPa)

一、概述

DDRB-N（原ZB）型多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力为31.5MPa的多线式中小型机械设备集中润滑系统中，直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。特别适用于冶金、矿山、重机、港口运输建筑等单机设备。

二、技术参数

出油口数	公称压力Mpa	每日排量ml/次	贮油容积L	给油次数	电机功率kW	重量kg
1～14	31.5	1.8;3.5 5.8;10.5	10 30	22	0.18	43

使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂或粘度等级大于N68的润滑油，工作环境温度为-20～80℃。

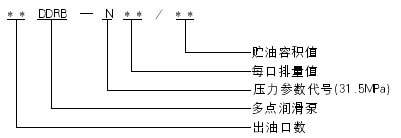

三、型号说明　　　　　　　　　　　　　　　　　　　　　　　　　　

四、动作说明

DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。
电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。

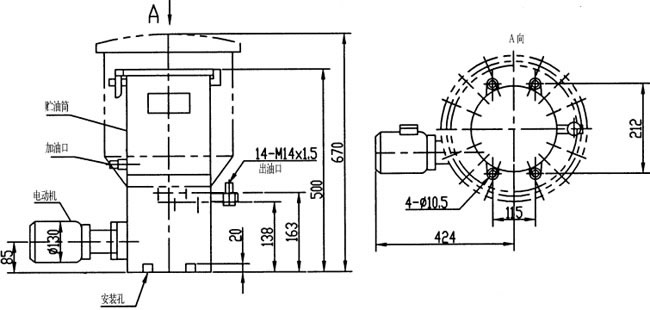

五、外形尺寸

六、使用要领

1、该型多点润滑泵应安装在环境温度合适，灰尘少，便于检查、维护保养及方便补脂的地方。
2、向贮油器内补脂必须使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。
3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。
4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。

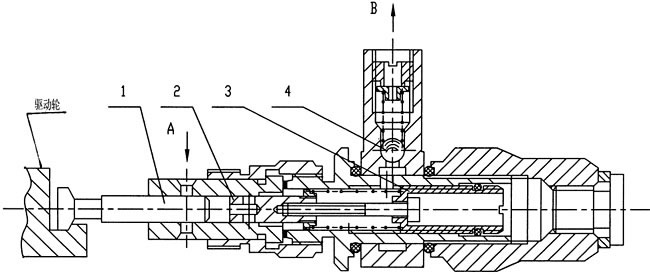

5、给油量的调整，按下图调节序3螺套的位置即可获得。

1—工作活塞 2—控制活塞 3—调节螺套 4—单向阀
